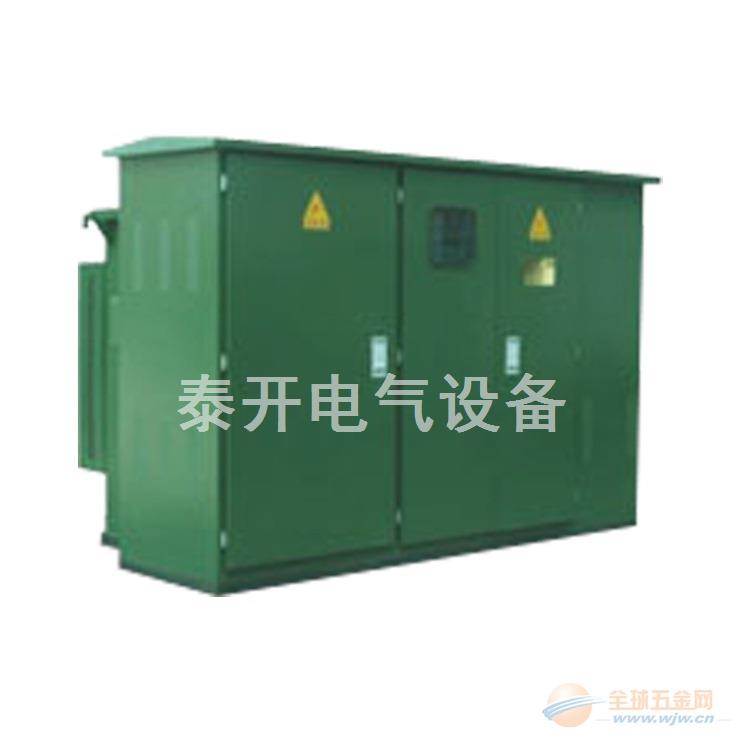

ZBW-10系列预装式变电站(也叫美式变电站，以下简称美变)，它适用于额定电压10/0.4kV三相交流系统中，作为线路和分配电能之用,是将组合式变压器、高压受电部分的负荷开关和保护熔断器装置、低压受电部分的负荷开关和保护熔断器装置、低压配电部分的计量和开关等三者组合在一起的成套变配电装置，是吸收国外X技术，结合国内实际情况研制开发的一种新型成套变配电设备。由于美式箱变具有体积小、投资少、操作方便、安装快速、维护简单等特点，因而在国内的配电系统中被广泛应用，特别在城乡电网建设与改造中被广泛应用于工业区、居民小区、商业中心以及高层建筑等各种场合。
序号 | 项目 | 单位 | 高压电器 | 变压器 | 低压电器 |
1 | 额定电压 | KV | 7.2/12 | 6/0.4、12/0.4 | 0.4 |
2 | 额定容量 | KVA |
| 100～1250 |
|
3 | 额定电流 | A | 200～630 |
| 100～3000 |
4 | 额定开断电流 | A | 负荷开关400～630A |
| 15～63 |
KA | 组合电器取决于熔断器 | ||||
5 | 额定短时耐 受电流 | KA/s | 20/2 | 200～400 KVA | 15/1 |
12.5/4 | 400 KVA | 30/1 | |||
6 | 额定峰值耐受 电流 | KA | 31.5、50 | 200～400 KVA | 30 |
400 KVA | 63 | ||||
7 | 额定关合电流 | KA | 31.5、50 |
|
|
8 | 1min工频耐 受电压 | KV | 相对地、相间30/42 | 油浸：35/5min | ≤300V时2KV |
隔离断口34/48 | 干式：28/5min | 300，600V时2.5KV | |||
9 | 雷电冲击 | KV | 相对地、相间60/75 | 75 |
|
隔离断口75/85 | 75 |
| |||
10 | 噪声水平 | dB |
| 油浸：＜55 |
|
干式：＜65 | |||||
11 | 防护等X | IP23D |
| ||
符合标准: GB/T17467-1998《高压/低压预装式变电站》、DL/T537-93《6-35kV箱式变站订货技术条件》
泡沫包装
